Elegir entre un motores verticales , un motor monofásico , unnd a motor trifásico es una de las decisiones más importantes en la selección de equipos industriales, y hacerlo mal puede significar un desperdicio de energía, fallas prematuras y costosos tiempos de inactividad. La respuesta corta: motores verticaless se definen por su orientación de montaje y se utilizan en aplicaciones con eje hacia abajo, como bombas y torres de enfriamiento; motores monofásicos se adapta a usos residenciales y comerciales ligeros de bajo consumo de energía; y motor trifásicos Ofrecen eficiencia y torque superiores para operaciones industriales pesadas. Sin embargo, comprender los matices de cada uno requiere una mirada más cercana al diseño, los datos de rendimiento, el costo y los casos de uso del mundo real.
¿Qué es un motor vertical y por qué es importante la orientación?
un motores verticales no es simplemente un motor estándar girado de lado: es una máquina diseñada exclusivamente para funcionar con su eje apuntando hacia abajo (o hacia arriba en algunas configuraciones). La orientación cambia fundamentalmente la forma en que los componentes internos manejan la gravedad, la lubricación y las cargas de empuje, lo que hace que los motores horizontales disponibles en el mercado sean sustitutos inadecuados.
La diferencia mecánica más crítica es el diseño del cojinete de empuje. en un motores verticales , el conjunto del rotor, junto con el eje de la bomba adjunto, el impulsor y cualquier columna de fluido encima de él, ejerce un empuje continuo hacia abajo. Los cojinetes de motor horizontales estándar no están diseñados para absorber esta carga axial. Por lo tanto, los motores verticales incorporan cojinetes de empuje clasificados para miles de libras de fuerza descendente, generalmente usando configuraciones de contacto angular o cojinetes de rodillos cónicos.
Características clave de diseño de los motores verticales
Los motores verticales comparten varias características de diseño especializadas que los distinguen de sus homólogos horizontales:
- Capacidad de carga de empuje: Diseñado para manejar fuerzas de empuje hacia arriba y hacia abajo, un menudo nominales desde 500 lbf hasta 50,000 lbf en motores de bomba grandes.
- Opciones de eje hueco o eje macizo: Los motores verticales de eje hueco permiten que el eje de la bomba pase a través del motor, simplificando el acoplamiento y la alineación. Esta es la configuración más común en estaciones de bombeo de agua y aguas residuales municipales.
- Bridas de montaje NEMun con base P o cara C: Las bridas estandarizadas aseguran que el motor se atornille directamente al cabezal de la bomba, lo que elimina la necesidad de una placa base o un protector de acoplamiento separados.
- Clasificaciones de gabinete IP55 o IP65: Debido a que los motores verticales a menudo se instalan al aire libre o en pozos de bomba húmedos, la protección de ingreso de alto nivel es estándar.
- Ventilación mejorada: El aire de refrigeración debe fluir hacia arriba contra la gravedad; Los motores verticales cuentan con conjuntos de ventiladores y rutas de conductos rediseñados para evitar puntos calientes en el estator.
Aplicaciones típicas de motores verticales
Motores verticales Dominan aplicaciones donde un eje vertical es mecánicamente necesario:
- Bombas de turbina de pozo profundo para suministro de agua municipal (rango de potencia: 5 HP a 4000 HP)
- Ventiladores de torre de enfriamiento y ventiladores de tiro inducido en sistemas HVAC
- Controladores de bombas verticales en línea para circuitos de procesos industriales
- Estaciones de bombeo para riego en sectores agrícolas
- Bombas de condensado y alimentación de calderas en instalaciones de generación de energía.
Motor monofásico: el caballo de batalla de entornos residenciales y comerciales ligeros
un motor monofásico Funciona con alimentación de CA monofásica (120 V o 240 V en América del Norte, 230 V en la mayor parte de Europa) y es la opción dominante para aplicaciones de potencia integral fraccionaria o pequeña, generalmente por debajo de 5 HP. Su uso generalizado se debe a la disponibilidad universal de energía monofásica en hogares, granjas y pequeñas empresas, no a un rendimiento superior de la ingeniería.
a diferencia motor trifásicos , un motor monofásico no puede arrancar solo con un suministro monofásico. Una corriente alterna monofásica produce un campo magnético pulsante, en lugar de giratorio, que por sí solo no proporciona ningún par de arranque neto. Los fabricantes solucionan esto con mecanismos de arranque auxiliares, que dan lugar a los principales subtipos de motores monofásicos.
Tipos de motores monofásicos
- Ejecución por inducción de arranque por condensador (CSIR): Utiliza un condensador de arranque (normalmente de 100 a 400 µF) para crear un cambio de fase en el devanado auxiliar, produciendo suficiente par de arranque (200 a 350 % del par a plena carga) para compresores y bombas. El condensador se desconecta mediante un interruptor centrífugo una vez que el motor alcanza ~75% de la velocidad nominal.
- Condensador de arranque y funcionamiento del condensador (CSCR): undds a run capacitor to maintain a near-two-phase condition during operation, improving power factor and efficiency by 5–10% compared to CSIR motors. Common in air conditioners and refrigerators.
- Fase dividida (inicio de resistencia): El devanado auxiliar tiene mayor resistencia y menor inductancia que el devanado principal, creando un desplazamiento de fase modesto. El par de arranque es menor (100–175 % FLT) y la corriente de arranque es alta (600–800 % FLT). Adecuado para ventiladores, sopladores y pequeños electrodomésticos con cargas de fácil arranque.
- Condensador dividido permanente (PSC): un single run capacitor remains in circuit at all times. This design produces low starting torque but operates quietly and efficiently, making it the first choice for direct-drive HVAC fan motors and small circulators.
- Motor de polo sombreado: El motor monofásico más sencillo y económico; Las bobinas de sombreado crean un flujo magnético retardado en parte de cada polo. Par de arranque y eficiencia muy bajos (15–35%). Utilizado en aplicaciones livianas: ventiladores pequeños, ventiladores de escritorio, electrodomésticos.
Motor trifásico: la columna vertebral de la energía industrial
el motor trifásico Es el tipo de motor eléctrico más eficiente, confiable y rentable para uso industrial. Es de arranque automático, produce un par continuo suave y logra eficiencias a plena carga del 92 al 97 % en diseños modernos de eficiencia premium, superando significativamente motores monofásicos de la misma potencia.
La alimentación de CA trifásica ofrece tres formas de onda de voltaje superpuestas, cada una desplazada 120°. Cuando se aplica a los devanados del estator de un motor trifásico , producen un campo magnético de rotación continua que induce una corriente de rotor y genera par, sin ningún devanado de arranque auxiliar, condensador o interruptor centrífugo. Esta simplicidad se traduce directamente en menores costos de fabricación, menor mantenimiento y una vida útil más larga.
Por qué los motores trifásicos dominan la industria
- Mayor eficiencia: Los motores trifásicos IE3 (Premium Efficiency) e IE4 (Super Premium Efficiency) logran eficiencias a plena carga superiores al 95% a 30 HP, frente al 85-90% de diseños monofásicos comparables.
- Densidad de potencia: un three phase motor produces 150% more power output per kilogram of copper and iron compared to an equivalent single phase motor.
- Entrega de par suave: La energía trifásica produce energía instantánea constante, eliminando las pulsaciones de torque presentes en los sistemas monofásicos (que alcanzan su punto máximo dos veces por ciclo). Esto reduce la vibración, el ruido y la tensión mecánica en los equipos accionados.
- Amplio rango de potencia: unvailable from fractional HP to 50,000 HP, making motor trifásicos Adecuado para cualquier escala de operación industrial.
- Fácil control de velocidad: Los variadores de frecuencia (VFD) se combinan perfectamente con motores de inducción trifásicos, lo que permite un ahorro de energía del 20 al 60 % en aplicaciones de carga variable como bombas, ventiladores y compresores.

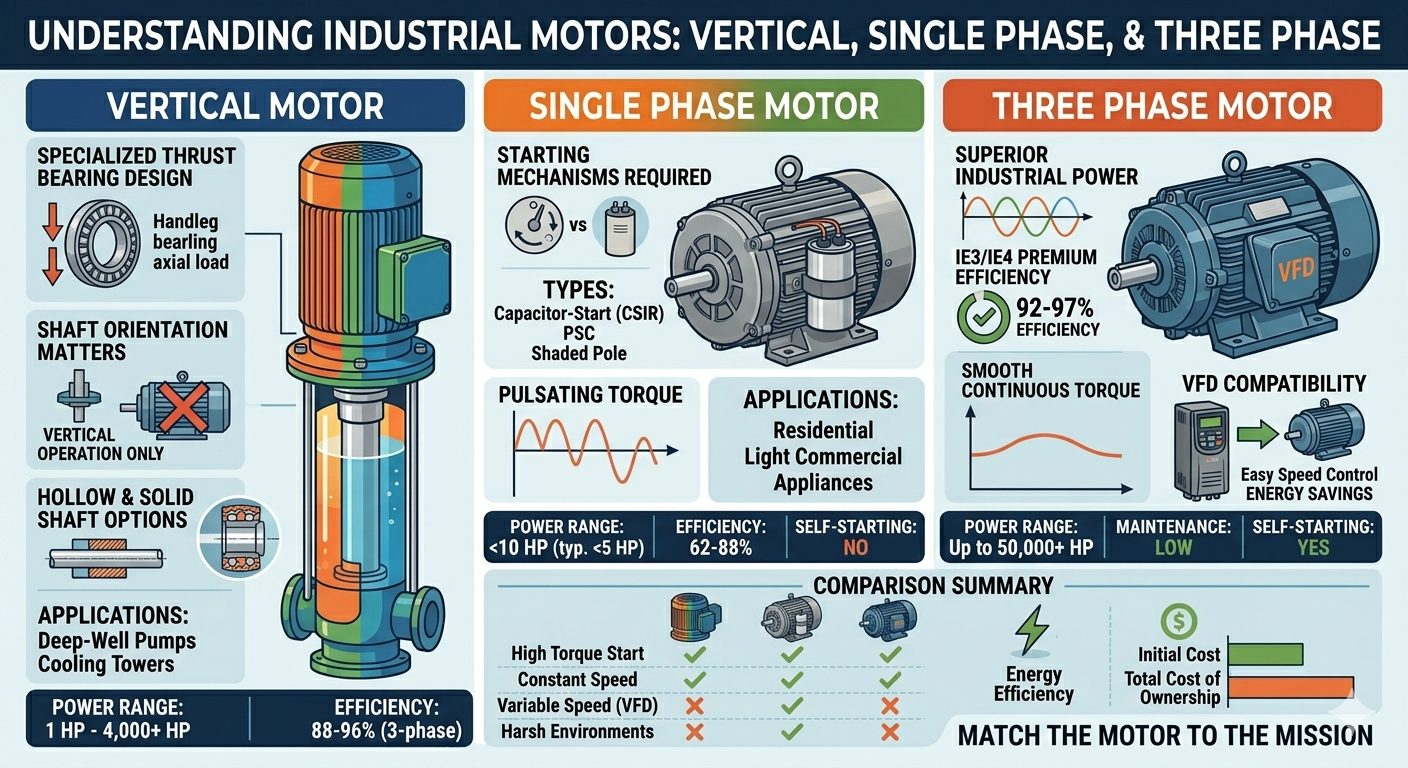

Comparación completa: motor vertical versus motor monofásico versus motor trifásico
el table below provides a direct side-by-side comparison across the most important selection criteria:
| Parámetro | motores verticales | Motor monofásico | Motor trifásico |
|---|---|---|---|
| Orientación de montaje | Vertical (eje hacia abajo o eje hacia arriba) | Horizontal (típicamente) | horizontales o verticales |
| Fuente de alimentación | Monofásico o trifásico | Monofásico (120V/240V) | Trifásico (208–690 V) |
| Rango de potencia típico | 1 CV – 4.000 CV | 1/20 CV – 10 CV | 0,25 CV – 50.000 CV |
| Eficiencia a plena carga | 88–96% (versión trifásica) | 62–88% | 85–97% |
| Autoencendido | Sí (con alimentación trifásica) | No (requiere ayuda de arranque) | si |
| Suavidad del par | Suave (trifásico) | Pulsante | Suave (constante) |
| Cojinete de empuje | Trabajo pesado especializado | Radial estándar | Radial estándar |
| Compatibilidad con VFD | si (3-phase version) | Limitado/no recomendado | Excelente |
| Complejidad del mantenimiento | Moderado-alto | Bajo-moderado | Bajo |
| Costo inicial (relativo) | Alto | Bajo | Medio |
| Aplicaciones primarias | Bombas para pozos profundos, torres de enfriamiento | unppliances, small HVAC, tools | Industria, compresores, transportadores. |
Tabla 1: Comparación técnica y comercial en paralelo de motor vertical, motor monofásico y motor trifásico según 11 criterios de selección clave.
Consumo de energía y costo total de propiedad: los números cuentan la historia
Las diferencias de eficiencia entre los tipos de motores se traducen directamente en costos operativos. Considere un ejemplo del mundo real: un motor de bomba de 5 HP (3,73 kW) que funciona 6.000 horas al año a una tarifa de electricidad de 0,12 dólares/kWh.
| Tipo de motor | Eficiencia (%) | Potencia de entrada (kW) | unnnual Energy (kWh) | unnnual Cost (USD) |
|---|---|---|---|---|
| Motor monofásico (CSIR) | 82% | 4.55 | 27.300 | $3,276 |
| Motor trifásico (IE2) | 90% | 4.14 | 24.840 | $2,981 |
| Motor trifásico (IE3) | 93,6% | 3.99 | 23.940 | $2,873 |
Tabla 2: Comparación del costo de energía anual para un motor de bomba de 5 HP que funciona 6000 horas al año a $0,12/kWh. El motor trifásico IE3 ahorra $403 al año en comparación con un motor monofásico comparable.
Durante una vida útil de 10 años, pasando de un motor monofásico a un IE3 motor trifásico ahorra aproximadamente $4,030 solo en electricidad — más que el precio de compra de muchos motores de este rango de tamaño. Cuando se amplía a una instalación con 50 motores de este tipo, el ahorro anual supera los 20.000 dólares.
Cómo seleccionar el motor adecuado: un marco de decisión práctico
el correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
Paso 1: evaluar la fuente de alimentación disponible
Si el sitio de instalación solo tiene energía monofásica (común en residencias, granjas rurales y pequeñas unidades comerciales), un motor monofásico es a menudo la única opción viable sin costosas actualizaciones de infraestructura. Si se dispone de energía trifásica, como suele ocurrir en fábricas, edificios comerciales e instalaciones municipales, un motor trifásico debería ser la opción predeterminada para cualquier carga superior a 1 HP, ya que ofrece mayor eficiencia y menores costos a largo plazo.
Paso 2: Determinar los requisitos de orientación del eje
Si el equipo accionado (bomba, ventilador, agitador) requiere un eje vertical, se debe instalar un motores verticales es obligatorio. Intentar utilizar un motor horizontal estándar en una orientación vertical anula las garantías, compromete la lubricación de los cojinetes y acorta drásticamente la vida útil. El baño de aceite del cojinete en un motor horizontal no está calibrado para funcionamiento vertical: el aceite se acumulará en la parte inferior y privará al cojinete superior.
Paso 3: Haga coincidir el motor con las características de carga
- Cargas de par de arranque elevado (compresores, transportadores con cargas pesadas): Utilice un motor trifásico con características de torsión de Diseño B o Diseño C, o un CSIR motor monofásico si sólo hay energía monofásica disponible.
- Cargas de velocidad variable (bombas, ventiladores, sopladores): A motor trifásico combinado con un VFD es la solución óptima. Los VFD monofásicos existen pero son menos eficientes y menos confiables.
- Operación continua 24 horas al día, 7 días a la semana: unlways prioritize IE3 or higher motor trifásicos ; el ahorro de energía justifica el precio superior en un plazo de 12 a 24 meses.
- Ciclos de trabajo intermitentes (pequeños electrodomésticos, herramientas eléctricas): A motor monofásico es adecuado y más económico.
Consideraciones de instalación y mantenimiento
Mejores prácticas de instalación de motores verticales
Instalación adecuada de un motores verticales es fundamental para lograr la vida útil nominal. Los pasos clave incluyen:
- Verifique que el cabezal de descarga de la bomba esté clasificado para el peso y la carga de empuje del motor.
- Verifique los ajustes de precarga del cojinete de empuje según la hoja de especificaciones del fabricante antes de la puesta en marcha.
- Utilice una llave dinamométrica calibrada en todos los pernos de montaje; El asiento desigual de las bridas provoca vibraciones y desalineación de los rodamientos.
- Los cojinetes lubricados con grasa se deben volver a engrasar a intervalos de 2000 a 4000 horas; Los diseños lubricados con aceite requieren controles trimestrales del nivel de aceite.
- Realice un análisis de vibración en la puesta en servicio para establecer una línea de base: cualquier lectura superior a 0,1 pulg/s (velocidad) en la carcasa del rodamiento justifica una investigación.
Consejos para el mantenimiento del motor monofásico
el centrifugal switch and capacitors in a motor monofásico son los principales puntos de falla. Las rutinas de mantenimiento deben incluir:
- Inspeccione los contactos del interruptor centrífugo anualmente para detectar desgaste y depósitos de carbón; reemplácelo si las picaduras superan los 0,5 mm de profundidad.
- Pruebe los condensadores de arranque y funcionamiento con un medidor de capacitancia; reemplácelo si la capacitancia está más del 10% por debajo del valor nominal.
- Monitorear la temperatura de funcionamiento: a motor monofásico Si se calienta (por encima del límite de aislamiento de Clase B de 130 °C) indica sobrecarga, mala ventilación o un condensador defectuoso.
Consejos para el mantenimiento del motor trifásico
el inherent simplicity of a motor trifásico significa que el mantenimiento es principalmente preventivo:
- Realizar pruebas de resistencia de aislamiento (megger) anualmente; un motor en buen estado debe leer más de 100 MΩ a 1000 V CC.
- Verifique el equilibrio de fases en los terminales del motor: un desequilibrio de voltaje superior al 1 % provoca un aumento desproporcionado del 6 al 10 % en el calentamiento del motor.
- Lubrique los cojinetes según los cronogramas del fabricante; el exceso de grasa es tan dañino como la falta de grasa.
- Monitoree la corriente del motor con una pinza amperimétrica en cada intervalo de servicio; un aumento gradual de la corriente a menudo indica desgaste del rodamiento o degradación del devanado antes de una falla total.
Preguntas frecuentes (FAQ)
P1: ¿Se puede utilizar un motor vertical horizontalmente?
No. A motores verticales Nunca debe operarse en posición horizontal. Su sistema de cojinetes, depósitos de lubricación y flujo de aire de refrigeración están diseñados para funcionamiento vertical. Operarlo horizontalmente provocará fallas rápidas en los cojinetes, fugas de aceite y sobrecalentamiento a las pocas horas o días de funcionamiento.
P2: ¿Se puede convertir un motor monofásico para que funcione con energía trifásica?
No directamente. un motor monofásico Tiene devanados diseñados para una fase. Sin embargo, un convertidor de fase (rotativo o estático) puede generar energía trifásica a partir de un suministro monofásico, lo que permite una motor trifásico funcionar donde sólo hay energía monofásica disponible: una solución más práctica que lo contrario.
P3: ¿Por qué los motores trifásicos duran más que los monofásicos?
Motores trifásicos no tienen condensadores, interruptores de arranque ni devanados auxiliares, los componentes que fallan con mayor frecuencia en motor monofásicos . El par suave y continuo también reduce la tensión mecánica en los cojinetes y los devanados. Un bien mantenido motor trifásico puede funcionar de manera confiable durante 20 a 30 años, frente a los 10 a 15 años de una unidad monofásica comparable en condiciones similares.
P4: ¿Qué significa "eje hueco" en un motor vertical?
un hollow-shaft motores verticales Tiene un eje de rotor tubular con un orificio central abierto que permite que el eje de la columna de la bomba pase completamente a través del motor. El eje de la bomba está asegurado al rotor del motor mediante una tuerca de cabeza ajustable en la parte superior del motor, lo que elimina la necesidad de un acoplamiento de eje externo. Este diseño simplifica la alineación y reduce la altura total del conjunto bomba-motor.
P5: ¿Es un motor monofásico adecuado para una bomba de pozo?
Para bombas de chorro para pozos poco profundos y sumergibles pequeños (menos de 1,5 HP), motor monofásico es de uso común y perfectamente adecuado. Para bombas de turbina de pozo profundo que requieren más de 5 HP, o para cualquier bomba en un entorno comercial o municipal, un motores verticales con un motor trifásico Se recomienda encarecidamente el sistema de propulsión por su confiabilidad y eficiencia energética.
P6: ¿Cuál es el factor de servicio en las especificaciones del motor? ¿Difiere entre los tipos de motor?
El factor de servicio (SF) es un multiplicador que indica cuánto por encima de la potencia indicada en la placa de identificación un motor puede funcionar continuamente sin sufrir daños. la mayoría motor monofásicos llevar un SF de 1,25 a 1,35, mientras que el estándar motor trifásicos normalmente tienen una clasificación SF 1,15. Motores verticales para servicio de bombas generalmente se especifican en SF 1,0 a 1,15, porque sus cojinetes de empuje están dimensionados con precisión para la carga nominal y dejan menos margen mecánico.
Conclusión: haga coincidir el motor con la misión
elre is no universally "best" motor — only the right motor for a specific application. A motores verticales es la única opción correcta cuando se requiere una interfaz de eje vertical; Ninguna solución de ingeniería hace que un motor horizontal sea un sustituto seguro. un motor monofásico sigue siendo la solución práctica y rentable para aplicaciones de baja potencia donde solo hay energía monofásica disponible. y un motor trifásico es la opción óptima para prácticamente todas las aplicaciones industriales, comerciales y de servicio pesado donde se puede acceder a energía trifásica, ofreciendo eficiencia superior, longevidad, torque suave e integración perfecta de VFD.
el data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency motor trifásico se recupera muchas veces en ahorro de energía. Para instalaciones que buscan reducir los costos operativos y la huella de carbono simultáneamente, actualizar el envejecimiento motores monofásicos a IE3 motor trifásicos —donde la infraestructura eléctrica lo permite— es una de las inversiones con mayor retorno de la inversión disponibles en la gestión de la energía industrial.
