Respuesta corta: un motor monofásico puede funcionar con un suministro trifásico, pero solo cuando se alimenta con un conductor de fase más el neutro al voltaje estampado en su placa de identificación. Nunca podrá utilizar las tres fases a la vez; el tercer conductor simplemente no se utiliza. Si el sistema no tiene neutro o el voltaje disponible no coincide con la placa de identificación, el motor se negará a arrancar o se sobrecalentará y fallará.
Esa es la respuesta en dos frases. Lo que sigue explica por qué, muestra lo que realmente ofrece cada suministro trifásico común y cubre la pregunta inversa que la mayoría de la gente realmente se hace: cómo hacer funcionar un motor trifásico cuando lo único que tienes es energía monofásica.
Por qué un motor monofásico no puede utilizar las tres fases
Un motor monofásico tiene dos terminales de suministro. Dentro del marco se encuentra un devanado principal, generalmente un devanado auxiliar o de arranque, y un condensador o interruptor centrífugo que desconecta el devanado auxiliar una vez que el rotor alcanza la velocidad. El esquema inicial supone un voltaje sinusoidal aplicado en dos puntos.
Un suministro trifásico está formado por tres conductores cuyos voltajes están separados por 120 grados eléctricos. Un dispositivo de dos terminales solo puede conectar dos de esos puntos, ya sea de fase a fase o de fase a neutro. Por eso, las preguntas reales son más específicas que la pregunta principal:
- Coincidencia de voltaje: ¿El voltaje monofásico disponible es igual al valor de la placa de identificación del motor?
- Camino neutro: En un sistema de cuatro cables, ¿hay un neutro presente en el motor y dimensionado para la corriente del motor?
- Corriente inicial: ¿Puede la rama manejar la corriente de tres a cinco veces consumida durante una fracción de segundo en cada inicio?
Lo que realmente ofrece cada suministro trifásico
"Trifásico" no es un voltaje, y ahí es donde comienzan la mayoría de los errores. La siguiente tabla enumera los sistemas que se encuentran en América del Norte, Europa y los mercados de exportación, y lo que ve un motor monofásico en cada uno de ellos.
| Sistema de suministro | Fase a fase | Fase a neutro | ¿Puede funcionar un motor monofásico de 230 voltios? |
|---|---|---|---|
| Estrella de 120/208V, 4 hilos | 208 V | 120 voltios | No, 120 V está muy por debajo de la clasificación nominal |
| Estrella de 277/480 voltios, 4 hilos | 480 V | 277V | No, 277 V sobrecalienta un devanado de 230 V |
| Estrella de 400/230 V, 4 hilos (IEC) | 400 voltios | 230 V | Sí, fase a neutro, exactamente como está diseñado. |
| 240 voltios delta, 3 hilos | 240 voltios | Ninguno | Sí, línea a línea, si el motor tiene una potencia nominal de 240 V |
| Delta de 240 V con pata alta, 4 hilos | 240 voltios | 120 voltios on two legs, 208 V on the high leg | No para 230 V; Sólo los motores de 120 V son adecuados para las patas de iluminación. |
Un motor de 230 V tolera aproximadamente más o menos 10 por ciento, es decir, entre 207 V y 253 V. Fuera de esa banda, el siguiente paso es un rebobinado o un reemplazo.
Dónde suele ocurrir el daño
Tres patrones de falla explican casi todas las llamadas de servicio sobre este tema.
Conexión línea a línea con voltaje incorrecto
Un motor de 230 V aterrizado a través de dos líneas de un sistema de 400 V recibe 400 V. La tensión del aislamiento aumenta inmediatamente, el capacitor de funcionamiento generalmente falla primero y el devanado a menudo sigue en cuestión de minutos.
Ningún neutral o uno de tamaño insuficiente
Los sistemas delta de tres hilos no tienen ningún neutro, por lo que no hay una ruta monofásica disponible en la máquina. En los sistemas de cuatro cables, el neutro es a veces un conductor de control delgado que nunca estuvo destinado a transportar corriente del motor. Debe dimensionarse para el circuito derivado, no para una luz piloto.
Conducir un motor monofásico desde un VFD trifásico
Un variador estándar con salida trifásica no puede hacer funcionar un motor de arranque por capacitor. La salida pulsada trabaja contra el condensador y el interruptor centrífugo, y el devanado auxiliar no está posicionado para aceptar un campo giratorio sintético. Existen variadores con una salida monofásica dedicada, pero el circuito de arranque debe ser reelaborado con el proveedor del motor involucrado, no improvisado en el sitio.
La pregunta inversa: hacer funcionar un motor trifásico con energía monofásica
La mayoría de las personas que buscan este tema en realidad se enfrentan al problema opuesto: un motor trifásico en el sitio con solo energía monofásica disponible. La respuesta corta es la misma en espíritu, nunca la conectes directamente.
Ponga un motor trifásico en una línea monofásica y no habrá campo magnético giratorio. El rotor se queda quieto, el motor zumba, la corriente sube hasta el nivel de rotor bloqueado y la sobrecarga se dispara o el devanado se quema. Cada método viable a continuación crea artificialmente la tercera fase que falta.
| Método | como funciona | Energía utilizable | Más adecuado para |
|---|---|---|---|
| Conexión directa | Sólo dos cables, sin campo giratorio | Ninguno | Nunca, esto destruye el motor. |
| Convertidor de fase estático | Los condensadores crean una fase de inicio y ejecución. | Alrededor del 50 al 60 por ciento de la placa de identificación | Cargas ligeras y ocasionales sin arranques difíciles |
| Convertidor de fase rotativo | Un motor loco genera la tercera fase. | Cerca del 100 por ciento | Talleres con varias máquinas que necesitan un par de arranque real |
| VFD con entrada monofásica | Rectificador e inversor sintetizan tres fases. | Alrededor del 50 por ciento a menos que sea demasiado grande | Un motor que también necesita control de velocidad |
| Reemplace con un motor monofásico | Hace coincidir el motor con el suministro disponible | 100 por ciento de la nueva calificación. | Carga hasta aproximadamente 3 HP a 230 V |
Dos números deciden si vale la pena la conversión. Las tablas de corriente de carga completa estándar sitúan un motor monofásico de 230 V a aproximadamente 8 A para 1 HP, 17 A para 3 HP y 28 A para 5 HP, con una sobretensión de arranque de tres a cinco veces mayor. Y cuando un VFD se alimenta desde una fase monofásica, la corriente de entrada se concentra en menos dispositivos, por lo que el variador debe dimensionarse para aproximadamente el doble de la corriente del motor para mantener el rectificador y el bus de CC dentro de sus clasificaciones.
Monofásico o Trifásico: lo que realmente cambia
Cuando ambos suministros están disponibles, la decisión se reduce a cinco diferencias mensurables.
- Par de arranque: un motor trifásico desarrolla aproximadamente entre el 200 y el 300 por ciento del par a plena carga al arrancar; un motor monofásico de arranque por condensador gestiona entre el 150 y el 200 por ciento, y un diseño de condensador dividido permanente mucho menos.
- Corriente por caballo de fuerza: Las máquinas trifásicas consumen aproximadamente la mitad de corriente que un motor monofásico del mismo calibre, por lo que los cables, contactores y sobrecargas son más pequeños y más baratos.
- Eficiencia y factor de potencia: ambos funcionan más alto en trifásicos, razón por la cual se redactan programas de eficiencia premium en torno a ellos.
- Tamaño del marco: Para la misma potencia, un motor monofásico suele ser uno o dos tamaños más grande y notablemente más pesado.
- Techo práctico: por encima de aproximadamente 3 HP, la opción monofásica deja de tener sentido debido a la corriente de arranque y el tamaño del conductor. Una comparación más completa de la construcción y el rendimiento se cubre en nuestro desglose de las diferencias de motores monofásicos y trifásicos .
Una lista de verificación antes de cablear cualquier cosa
- Fotografíe la placa de identificación: voltaje, fase, frecuencia, caballos de fuerza, amperios de carga completa y factor de servicio.
- Mida el suministro en el punto de conexión con un medidor de verdadero valor eficaz, tanto fase a fase como fase a neutro, idealmente bajo carga.
- Confirme que el neutro existe y coincide con la clasificación del circuito derivado.
- Compruebe que el contactor y el relé de sobrecarga se adapten a la corriente del motor y al ciclo de trabajo.
- Inspeccione los condensadores y verifique que el interruptor centrífugo se mueva libremente antes de reutilizar un motor viejo.
- Confirme la rotación antes de acoplar el equipo accionado y haga coincidir el gabinete con el polvo, el lavado o las condiciones exteriores.
Hacer coincidir el motor con el suministro que tiene
Si el suministro es monofásico de 230 V y la carga se mantiene por debajo de aproximadamente 3 HP, un motor de arranque y funcionamiento con capacitor totalmente cerrado suele ser la respuesta más simple y evita por completo el equipo de conversión.
Motor monofásico de arranque y funcionamiento con condensador totalmente cerrado Vale la pena verlo para cargas monofásicas de 230 V de menos de 3 HP, ya que ofrece una opción de arranque y funcionamiento de capacitor totalmente cerrado que evita equipos de conversión. Ver producto → Cuando ya hay energía trifásica en el edificio, una máquina trifásica de eficiencia premium en un marco de 48 o 56 hace el mismo trabajo con menor corriente, mejor par de arranque y una vida útil más larga.
Motor trifásico de eficiencia premium de potencia fraccionaria Vale la pena verlo donde hay energía trifásica disponible, este motor de eficiencia premium de estructura 48–56 se adapta a cargas industriales livianas con menor corriente y vida útil más larga. Ver producto → Si el equipo impulsado necesita velocidad variable pero solo hay energía monofásica disponible, un motor EC evita todo el problema de conversión, porque la electrónica maneja la conmutación y el motor en sí no tiene capacitor de arranque ni interruptor centrífugo para luchar con un variador.

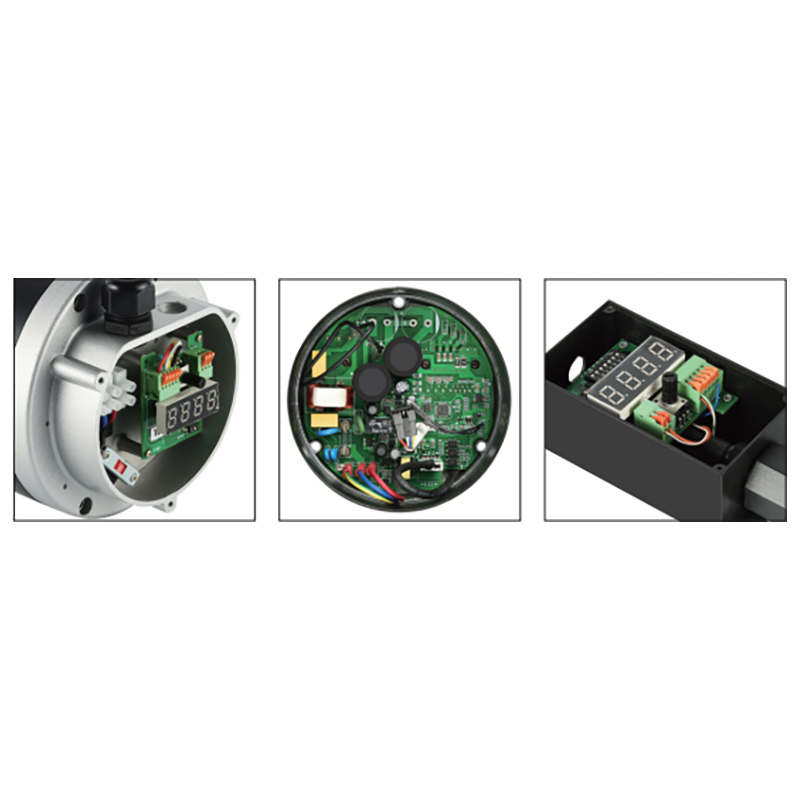

Motor EC con estructura NEMA para equipos monofásicos de velocidad variable Vale la pena verlo para equipos de velocidad variable con energía monofásica, este motor EC de estructura NEMA 48 evita los capacitores de arranque y los interruptores centrífugos mientras maneja la conmutación electrónicamente. Ver producto → Los tamaños de bastidor, los tipos de gabinetes y los niveles de eficiencia deben alinearse como un conjunto, lo cual es más fácil cuando un proveedor cubre familias monofásicas y trifásicas. GUIA construye diseños NEMA e IEC de marco 48 a 250, en construcción a prueba de goteo, totalmente cerrada y TENV, por lo que la misma carga se puede adaptar a cualquier suministro que realmente tenga el sitio.
Preguntas frecuentes
¿Puede un motor monofásico funcionar con dos líneas de un suministro trifásico?
Sí, siempre que el voltaje línea a línea sea igual al valor nominal de la placa de identificación. Un motor de 240 V en un sistema en triángulo de 240 V es una instalación normal. Todavía es energía monofásica y la tercera línea no se utiliza.
¿Qué pasa si conecto un motor monofásico de 230 V a una red de 400 V?
El devanado sufre aproximadamente un 74 por ciento de sobretensión. La corriente magnetizante aumenta bruscamente, el condensador se sobrecarga y el devanado se sobrecalienta en cuestión de minutos. El resultado suele ser un devanado quemado y un condensador abultado.
¿Puede un VFD hacer funcionar un motor monofásico desde un suministro trifásico?
Un variador de salida trifásico estándar no puede hacerlo. Existen variadores de salida monofásicos, pero el capacitor de arranque y el interruptor centrífugo deben reelaborarse y el motor debe tolerar la forma de onda del inversor. Para la mayoría de las modificaciones, reemplazar el motor es más barato que adaptarlo.
¿Qué tamaño puede tener un motor monofásico antes de que el trifásico sea la mejor opción?
Los motores monofásicos de arranque por condensador están disponibles hasta aproximadamente 3 HP, y ocasionalmente 5 HP, a 230 V. La corriente de carga completa en esos tamaños, 17 A y 28 A respectivamente, más una sobretensión de arranque de tres a cinco veces mayor, generalmente hace que los motores trifásicos sean la opción práctica por encima de 2 a 3 HP.
La regla que mantiene esto simple: haga coincidir el motor con el suministro que tiene, en lugar de forzar un motor a conectarse a un suministro para el que nunca fue diseñado. Lea la placa de identificación, mida el voltaje fase a neutro y fase a fase, confirme el neutro y verifique la corriente de arranque contra la protección de rama. Cuando cualquiera de esas cuatro comprobaciones falla, la respuesta es un motor diferente, no una conexión diferente.
